Монтаж ДПК на металлический каркас: узлы крепления, саморезы и защита от коррозии

Металлический каркас дает террасе жесткость, хорошо держит геометрию, подходит для крылец, лестниц, площадок сложной формы. Но при работе с ДПК есть важный нюанс: сталь почти не меняет размеры, а композит реагирует на нагрев, охлаждение. Если закрепить доску слишком жестко, неправильно подобрать метиз или допустить прямой контакт со стальной трубой, со временем могут появиться скрип, гул при ходьбе, люфт. В проблемных узлах нагрузка передается на крепеж, поэтому саморезы постепенно ослабевают или срезаются, профиль начинает отходить от основания.

В этой инструкции инженер завода Технодек объясняет, как правильно закрепить ДПК на металлическом каркасе, когда допустима прямая фиксация, а в каких случаях нужна промежуточная подсистема. Разберем подготовку профильной трубы, предварительное сверление, выбор специальных саморезов и кляймеров, применение EPDM ленты, защиту стали от коррозии, устройство ступеней на сварном основании.

Основной акцент сделаем на узлах, от которых зависят надежность террасы, отсутствие скрипа, стабильность покрытия после нескольких сезонов эксплуатации.

Почему ДПК нельзя жестко прикручивать к металлическому каркасу

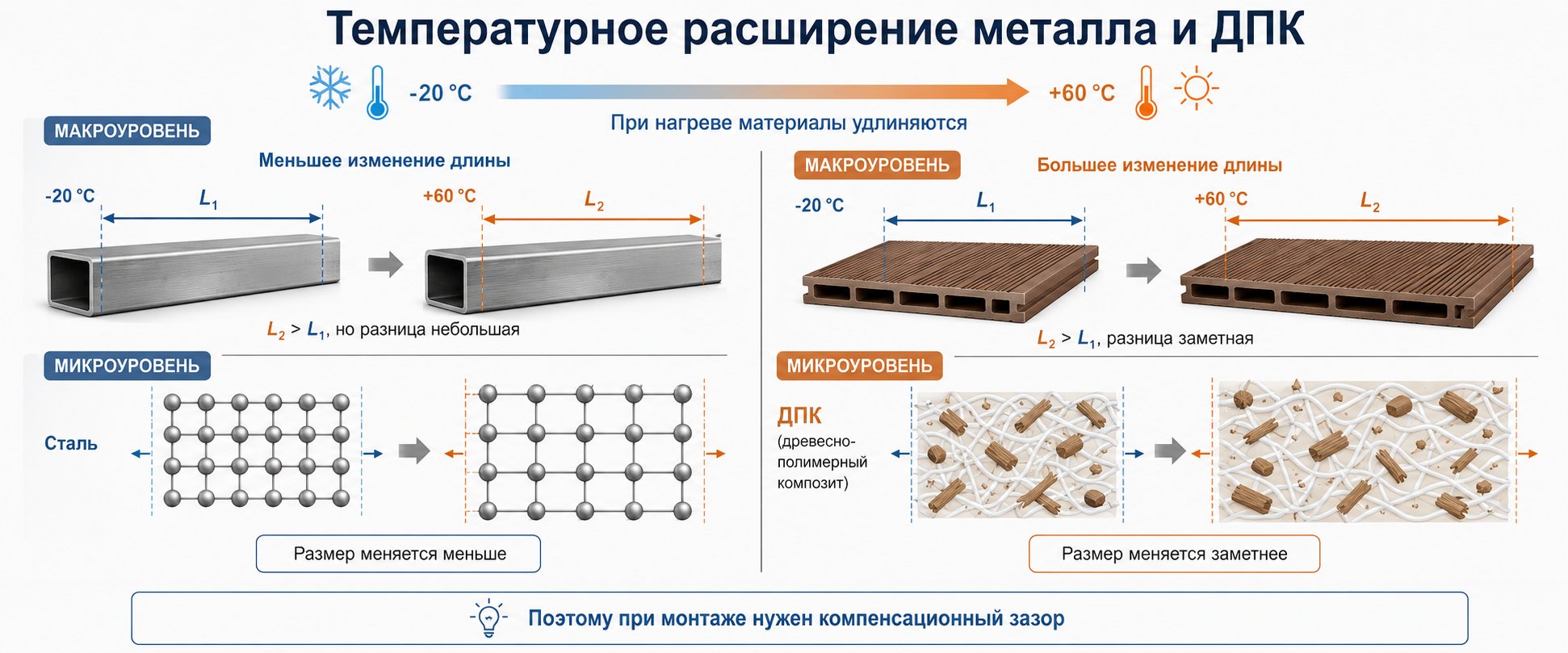

Чтобы понять, как крепить ДПК к металлу, важно учитывать разное поведение материалов при изменении температуры. Температурное расширение ДПК и металла отличается: сталь сохраняет более стабильные размеры, а древесно-полимерный композит заметнее реагирует на нагрев и охлаждение. На протяженном участке изменение длины террасной доски уже влияет на работу крепежного узла.

Поэтому при монтаже ДПК на металлический каркас доску нельзя жестко зажимать без возможности продольного перемещения. Иначе возникающая нагрузка передается на саморез, кляймер и края отверстия. При многократном нагреве и охлаждении крепеж постепенно ослабевает, посадочное место разбивается, а в наиболее нагруженной точке метиз может срезаться.

Есть еще одна проблема, передача вибрации. Полая профильная труба хорошо проводит ударный звук, поэтому при жестком контакте со сталью терраса может скрипеть, щелкать или отзываться барабанным гулом при ходьбе. Между поверхностями укладывают демпферную EPDM ленту или резиновую прокладку. Она снижает вибрацию и исключает непосредственный контакт материалов.

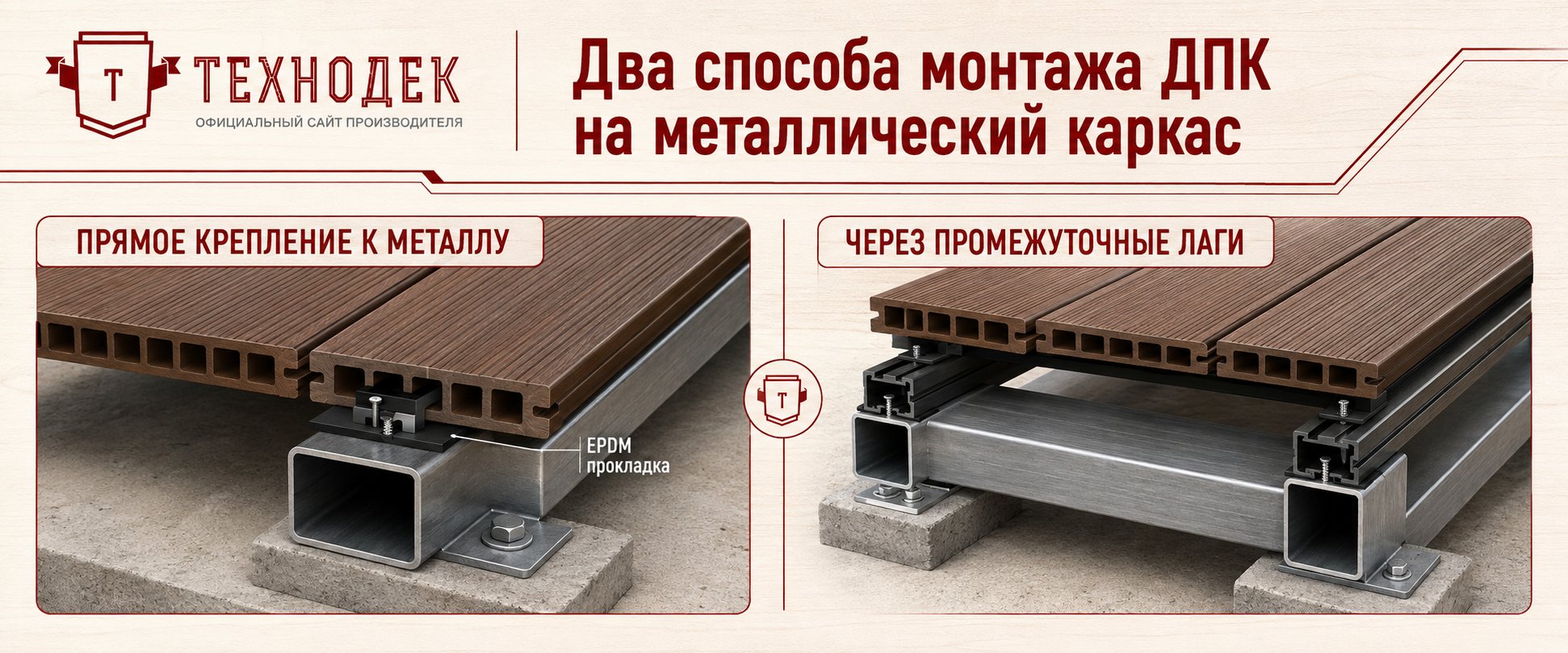

Прямой монтаж доски ДПК на металл vs укладка через промежуточные лаги: что выбрать?

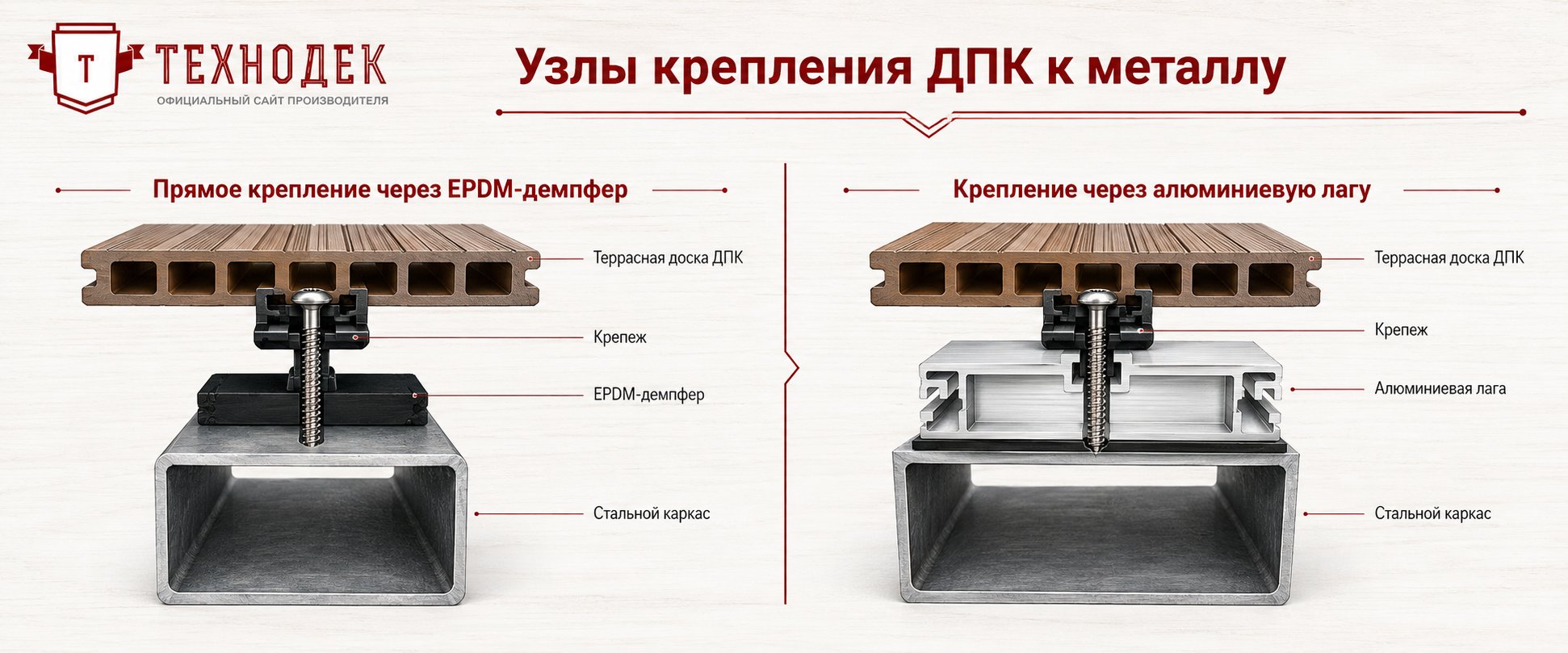

Монтаж террасной доски на металлический каркас можно выполнить двумя способами: закрепить ее непосредственно на стальной раме либо сначала установить отдельную подсистему. Выбор зависит от геометрии каркаса, шага опор, допустимой высоты конструкции и применяемого крепежа.

1. Прямое крепление к металлу. Террасную доску фиксируют к профильной трубе специальными кляймерами или саморезами, рассчитанными на стальное основание. Такой способ подходит, если каркас уже ровный, а прогоны расположены с нужным шагом.
2. Укладка через промежуточную подсистему. Промежуточные лаги устанавливают поверх металлической рамы, после чего к ним крепят покрытие. Часто используют алюминиевые лаги на металл, они позволяют точнее выставить плоскость, задать необходимый шаг опор, удобнее организовать стыки террасной доски.

Прямой способ проще по устройству и требует меньше элементов. Подсистема увеличивает высоту конструкции, но дает больше возможностей для выравнивания и правильной раскладки покрытия. Ниже сравним оба варианта по основным параметрам.

Сравнение двух способов крепления

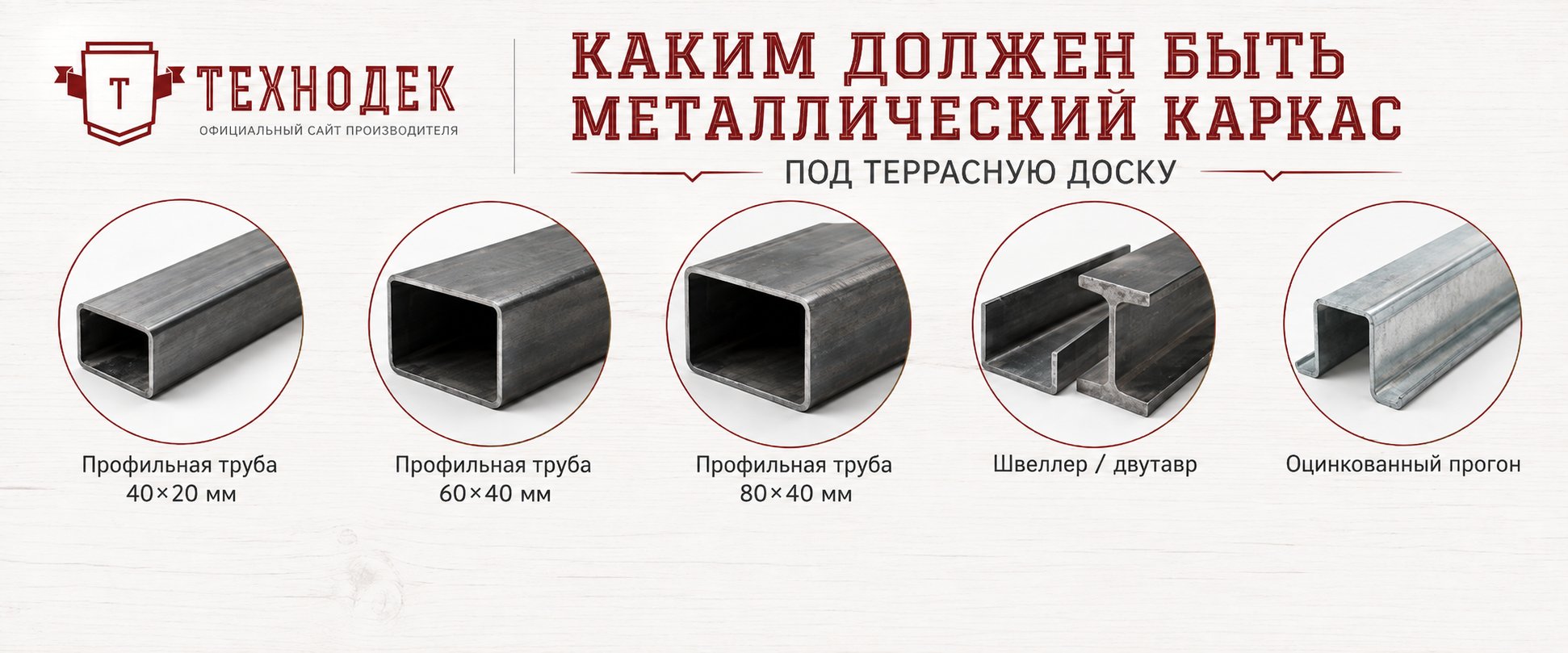

Каким должен быть металлический каркас под террасную доску

Для террасы используют профильные трубы 40×20, 60×40, 80×40 мм, а в более массивных конструкциях также швеллер, двутавр или оцинкованный прогон. Но надежность основания определяется не только размером профиля. Важны толщина стенки, длина пролета, расстояние между поперечинами, схема сварки, точки опирания, предполагаемая нагрузка.

Ориентироваться только на сечение трубы нельзя. Один и тот же профиль при разной толщине стенки и длине пролета будет работать по-разному.

Для стандартной укладки расстояние между опорами часто принимают около 400 мм, но это не универсальное значение. Шаг зависит от конкретной террасной доски, направления раскладки, нагрузки. При диагональной укладке или повышенной нагрузке опоры располагают чаще.

Главное требование одно: каждый элемент покрытия должен иметь достаточное количество точек опирания, а готовая металлическая рама не должна заметно прогибаться или пружинить при ходьбе.

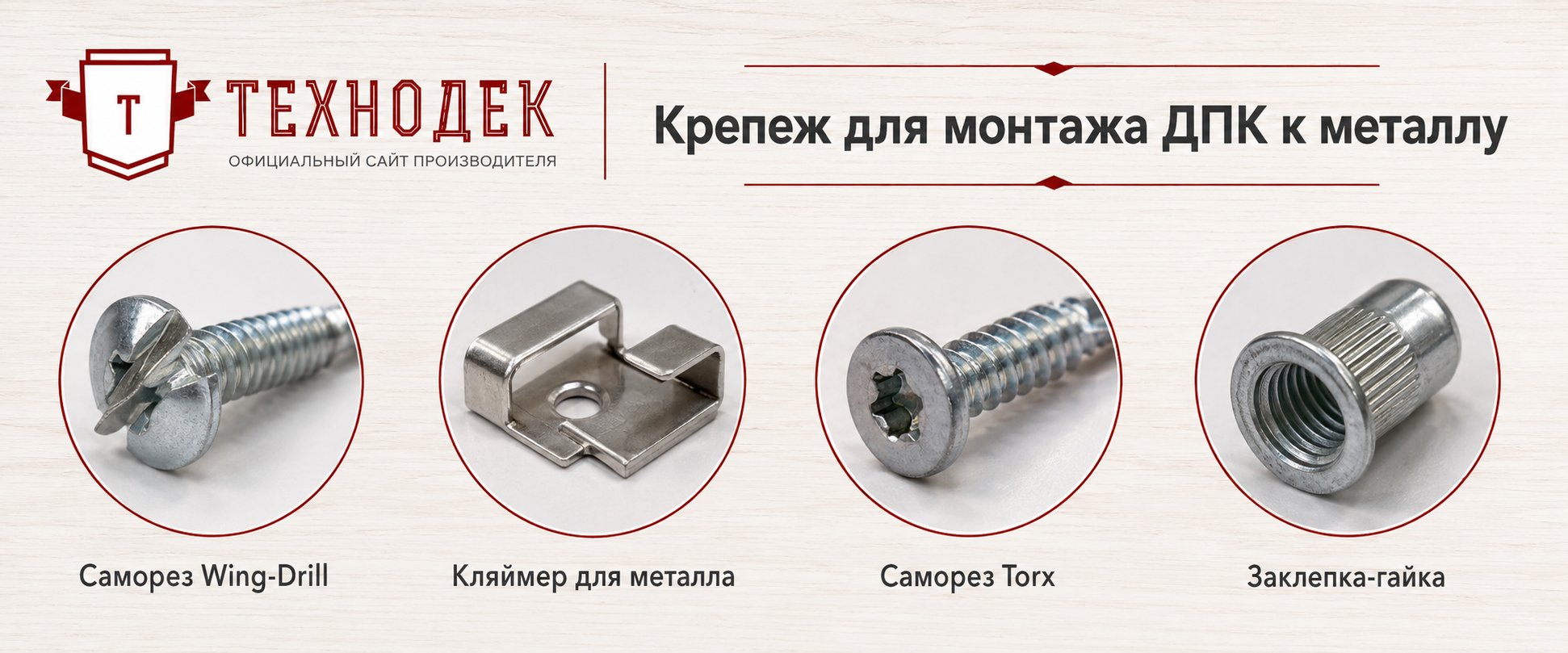

Какие саморезы и кляймеры нужны для крепления ДПК доски к металлу

После выбора схемы монтажа переходят к крепежу. Обычный универсальный саморез здесь подходит не всегда: важно учитывать толщину стенки профильной трубы, тип террасной доски, конструкцию кляймера, способ фиксации.

Для работы со стальным основанием используют специализированные саморезы для ДПК по металлу, рассчитанные на сверление и удержание в тонкостенном профиле.

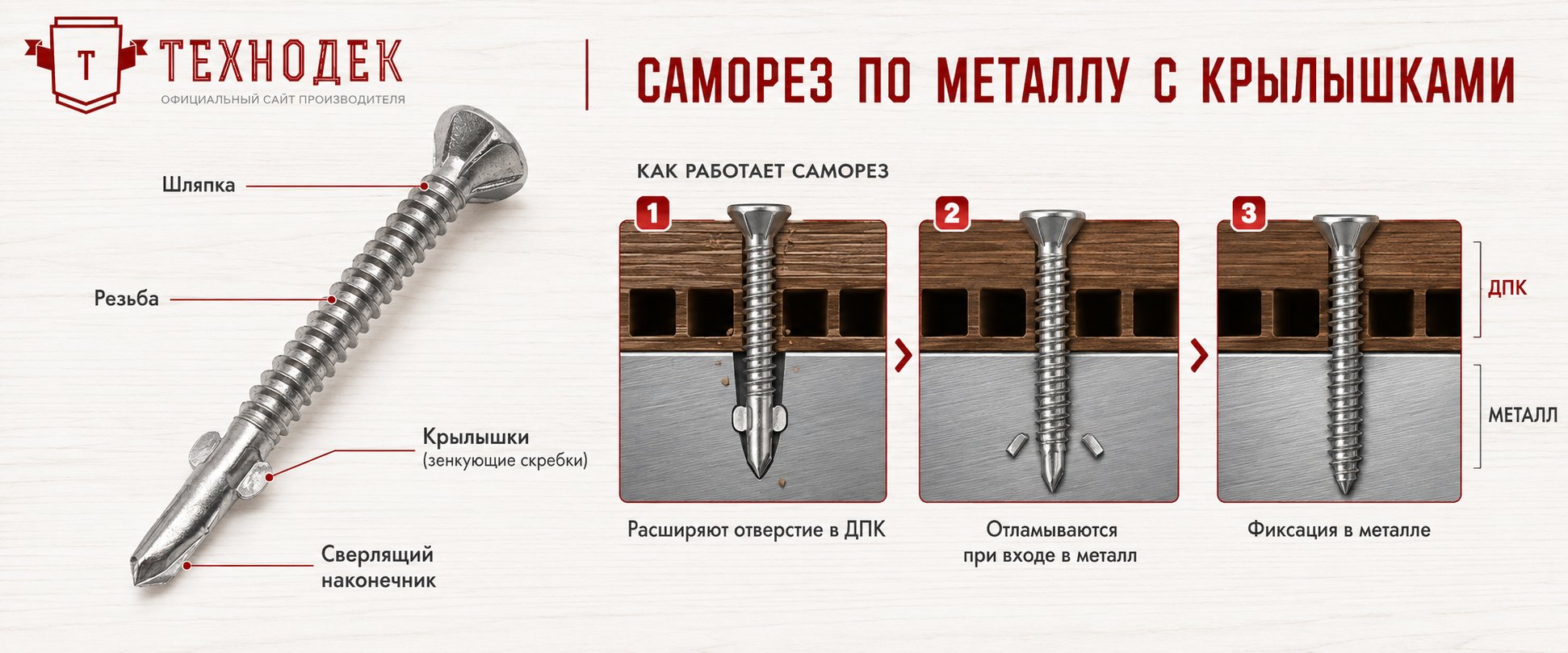

1. Саморезы с крылышками Wing Drill. У такого крепежа есть сверлящий наконечник и боковые крылышки. При прохождении через композит они расширяют отверстие, а при контакте со сталью обламываются. После этого резьба входит в металл и фиксирует узел. Такая конструкция помогает не зажимать террасный профиль слишком жестко.
2. Кляймеры для металлического каркаса. Используются для скрытого крепления между соседними досками. Сам кляймер входит в боковой паз профиля, а к стальной раме фиксируется подходящим саморезом. Важно, чтобы крепеж был совместим одновременно с выбранным кляймером и толщиной металла.
3. Саморезы с приводом Torx. Такой шлиц удобен при работе с металлом: бита лучше удерживается в головке, проще контролировать направление и усилие затяжки. Это особенно важно при серийной фиксации большого количества точек.
4. Резьбовые заклепки-гайки. Применяются там, где требуется разборное или обслуживаемое соединение. Заклепка устанавливается в металлический профиль и формирует готовую внутреннюю резьбу под винт. Для подобных узлов используют, например, размеры М6 или М8.

Главное правило простое: крепеж выбирают не отдельно от конструкции, а под конкретный узел.

Толщина стенки профильной трубы и подготовка отверстия

Крепление декинга к профильной трубе зависит не только от диаметра самореза. Метиз должен пройти композит, сформировать корректное отверстие, затем надежно работать в стали. Для тонкой, более массивной стенки подход отличается.

Универсальный диаметр сверла для всех вариантов указывать неправильно. Он зависит от наружного диаметра резьбы, формы бура, марки стали, конкретного изделия. Значения из технической карты самореза здесь важнее усредненных рекомендаций.

Для композита действует отдельное условие. В узлах, где требуется свобода линейного перемещения, расширительное отверстие выполняют примерно на 1,5–2 мм больше диаметра стержня. Сначала необходимо убедиться, что такой вариант предусмотрен выбранной системой крепления.

Как подготовить металлический каркас перед укладкой террасной доски

Антикоррозионную обработку выполняют до того, как металлическая рама будет закрыта настилом. Сначала проверяют сварные швы, места реза и зачистки, удаляют ржавчину, окалину, загрязнения. Особое внимание уделяют торцам профильных труб и участкам с поврежденным защитным слоем.

Для черной стали используют грунтовку ГФ 021, эмаль 3 в 1 или другую систему, предназначенную для наружных металлоконструкций. Сварные швы, срезы и свежие отверстия должны быть полностью защищены. Если при монтаже металл сверлят повторно, поврежденное покрытие восстанавливают до окончательной сборки узла.

При использовании алюминиевых лаг на стальном каркасе учитывают риск электрохимической коррозии. Во влажной среде прямой контакт разнородных металлов может ускорять разрушение менее стойкой поверхности. Поэтому алюминий и черную сталь разделяют изоляционной прокладкой, применяют совместимые покрытия и подходящий крепеж.

Для открытой террасы метизы также должны быть рассчитаны на наружную эксплуатацию. Стойкость крепежа зависит не только от наличия цинкового покрытия, но и от его качества, влажности, воздействия солей, других условий на объекте.

Зачем нужна EPDM лента между террасной доской и металлоконструкцией

Полая профильная труба хорошо передает вибрацию, поэтому при жестком контакте с настилом терраса может отзываться металлическим гулом, щелчками или скрипом. EPDM лента разделяет поверхности, гасит часть вибраций и исключает непосредственный контакт композита со сталью. Для таких узлов применяют резиновые полосы толщиной 3–5 мм.

Ленту укладывают ровно по линии опирания, без складок и утолщений. Она не должна перекрывать отвод воды или создавать слишком мягкую опору, из-за которой покрытие начинает пружинить. Если террасную доску устанавливают через алюминиевые или композитные лаги, демпфер размещают уже между подсистемой и металлическим каркасом.

В отдельных проектах вместо EPDM применяют другие упругие материалы, например вспененный полиуретан. Для наружной конструкции такой вариант используют только при подтвержденной влагостойкости и способности сохранять форму под постоянной нагрузкой.

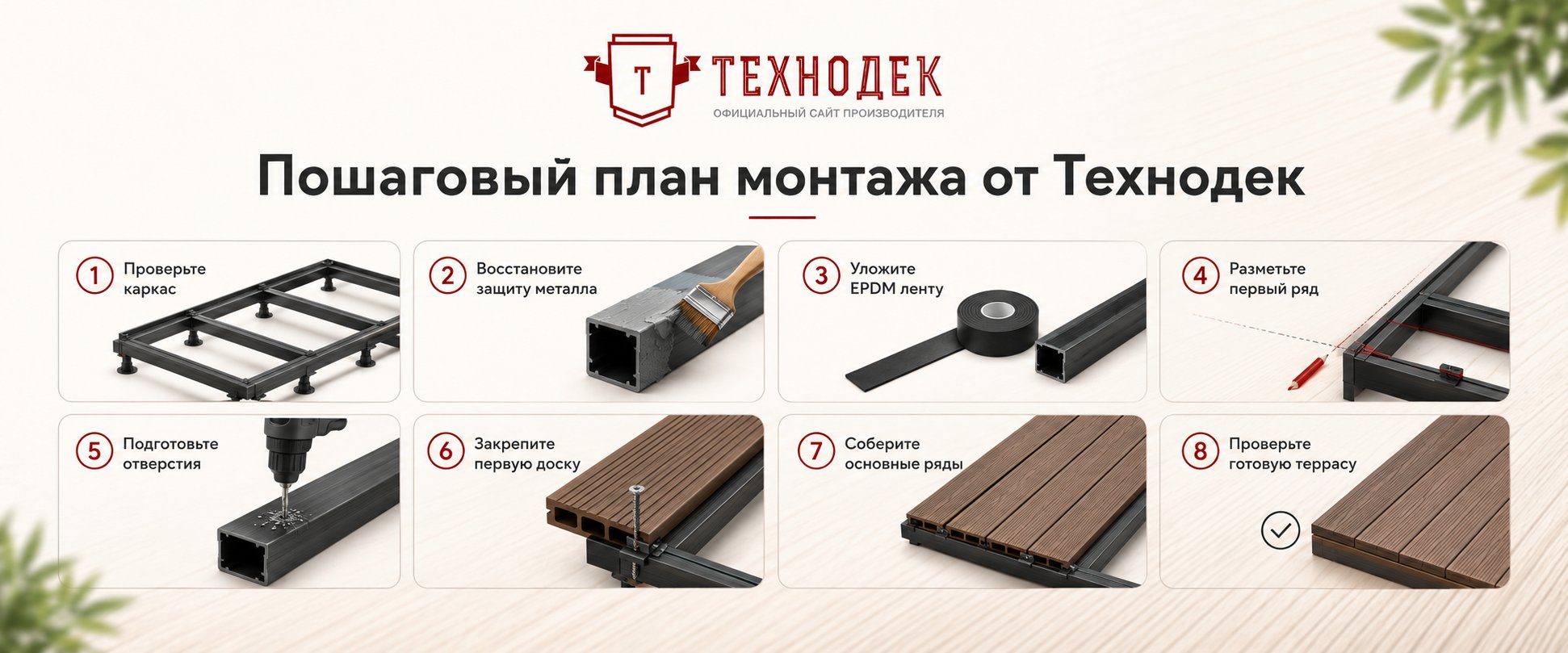

Пошаговый монтаж террасной доски на металлический каркас

Инженеры завода Технодек рекомендуют выполнять крепление последовательно, без пропуска подготовительных этапов. Ниже собрали порядок работ, который помогает избежать перекосов, лишней нагрузки на крепеж, скрипов после укладки.

1. Проверьте каркас. Контролируйте плоскость, шаг поперечин, сварные соединения, уклон, отсутствие острых кромок и выступов.
2. Восстановите антикоррозионную защиту. До начала монтажа обработайте сварные швы, места реза, зачистки и просверленные участки.
3. Уложите демпфер. EPDM ленту или резиновую полосу разместите по линии контакта со сталью, не перекрывая водоотвод.
4. Разметьте первый ряд. Перенесите на каркас линии укладки, проверьте направление доски, положение стартового ряда, будущих стыков.
5. Подготовьте отверстия и крепеж. Учитывайте толщину стенки профильной трубы, тип самореза, требования к кляймеру, необходимость расширительного отверстия в композите.
6. Установите стартовый крепеж и первую доску. Кляймер или другой фиксирующий элемент должен надежно удерживать профиль, но не блокировать его температурное перемещение. Саморезы не перетягивайте.
7. Смонтируйте основные ряды. Следующую доску заводите в установленные кляймеры, затем фиксируйте следующий ряд крепежа. По ходу работы контролируйте зазоры, прямолинейность покрытия, положение стыков.
8. Проверьте готовую площадку. До декоративной отделки осмотрите стыки, торцы, точки опоры, равномерность зазоров, отсутствие люфта и постороннего шума при ходьбе.

Даже правильно подобранный крепеж не компенсирует слабое основание. Если металлическая рама пружинит, имеет слишком редкий шаг опор или нарушенную геометрию, надежного узла крепления не получится.

Специфика монтажа ступеней из ДПК на металлическом каркасе лестницы

Монтаж лестницы из террасной доски на металлическом каркасе своими руками требует более точной геометрии, чем основание обычной террасы. На ступень человек часто наступает ближе к краю, поэтому нагрузка передается локально. Ошибка даже в несколько миллиметров по высоте или вылету повторяется на каждом подъеме и становится заметна при эксплуатации.

Основой обычно служат сварные косоуры из профильной трубы, швеллера или другого рассчитанного металлопроката. Ступени ДПК на металлокаркас устанавливают с полноценной опорой по предусмотренным точкам. Передний край не должен оставаться без поддержки, а крепежный узел должен удерживать профиль, не препятствуя его температурному перемещению.

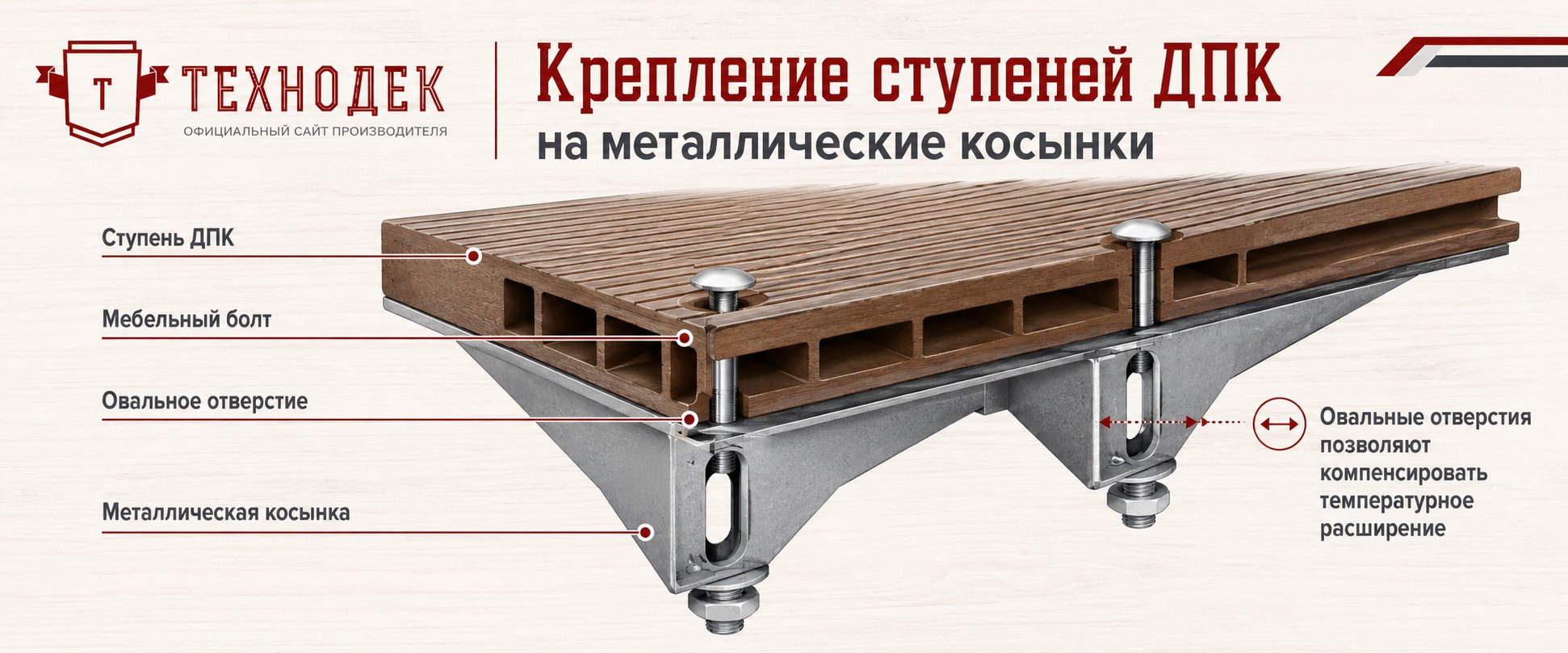

Как правильно закрепить ступень ДПК на металлический угол?

Место фиксации выбирают по конструкции самой ступени и расположению ее монтажных зон. Если система предусматривает винтовое соединение через стальной уголок или косынку, в металле могут выполнять овальные пазы. Они позволяют крепежу немного смещаться при изменении длины композита и снижают нагрузку на отверстие.

Узлы крепления ступеней лучше определить еще до сварки и окраски лестницы. Заранее учитывают ширину профиля, расположение крепежа, подступенок, оформление торцов, примыкание к площадке и стойкам перил. Тогда после нанесения антикоррозионного покрытия не придется пересверливать металл, срезать детали и повторно восстанавливать защиту.

Особенно внимательно проверяют первую и последнюю ступень, передние края, примыкания к площадке. Между композитом и неподвижными элементами оставляют необходимый компенсационный промежуток, но он не должен создавать опасную щель в зоне прохода.

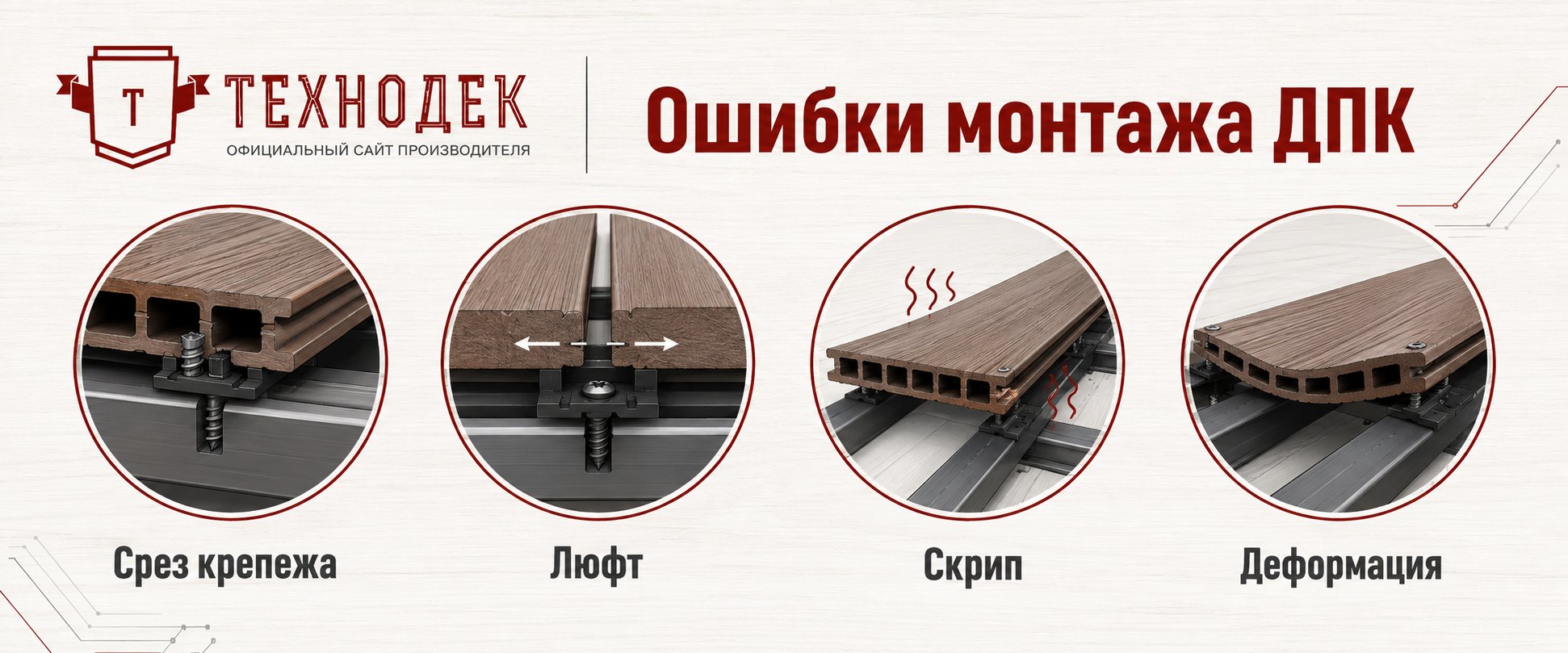

Частые ошибки при монтаже террасной доски на металлический каркас

Как проверить монтаж террасы: чек-лист от компании Технодек

Даже если работу выполняет бригада, основные узлы стоит проверить до того, как каркас полностью закроют террасной доской. Такой контроль занимает несколько минут, но помогает вовремя заметить ошибки, из-за которых позже появляются скрип, люфт, деформация покрытия или срез крепежа.

Перед приемкой террасы стоит проверить основные узлы, пока они остаются доступными и возможные ошибки можно исправить без разбора готового покрытия.

1. Каркас не должен пружинить, вибрировать или заметно прогибаться под нагрузкой.
2. Террасная доска должна опираться на предусмотренное количество опор, а края и стыки не должны оставаться без поддержки.
3. Сварные швы, места реза, сверления и зачистки должны быть защищены от коррозии.
4. Саморезы и кляймеры должны соответствовать выбранной системе крепления и толщине стенки профильной трубы.
5. Крепеж не должен быть перетянут, деформировать кляймер или блокировать температурное перемещение композита.
6. EPDM лента должна быть уложена во всех предусмотренных местах контакта со сталью.
7. Компенсационные зазоры должны быть сохранены по всей площади настила.
8. Торцевые стыки должны располагаться на опорах, а не между ними.
9. Элементы подсистемы и демпферные прокладки не должны препятствовать отводу воды.
10. При ходьбе по готовой террасе не должно быть металлического гула, скрипа, щелчков или заметного люфта.

Особенно важно выполнить такую проверку до установки торцевых планок и декоративных элементов. Пока узлы остаются открытыми, ошибку можно исправить без разбора нескольких рядов готового покрытия.

Можно ли смонтировать террасу на металлическом каркасе самостоятельно

Самостоятельный монтаж возможен, если металлическая рама уже рассчитана и собрана правильно, а исполнитель понимает, как работать с крепежом, компенсационными зазорами, демпфером и антикоррозионной защитой. Ошибки в таких узлах редко проявляются сразу. Чаще проблемы становятся заметны после нескольких циклов нагрева и охлаждения, когда появляются скрип, люфт, деформация или повреждение крепежа.

Если конструкция сложная, есть лестницы, большие пролеты, нестандартная раскладка или несколько типов оснований, безопаснее доверить монтаж специалистам. Здесь важно не просто уложить доску, а правильно связать металлический каркас, подсистему, крепеж и композит в одну работающую систему.

Завод Технодек производит террасную доску и комплектующие для устройства террасных покрытий, помогает подобрать подходящие элементы под конкретный объект, рассчитать систему и выполнить профессиональный монтаж. Такой подход снижает риск переделок, лишнего расхода материалов и ошибок, которые после завершения работ исправлять значительно сложнее.
