Монтаж перил, балясин и декоративных ограждений из ДПК для террасы: пошаговое руководство

Монтаж перил из ДПК нередко оставляют на последний этап строительства террасы, когда настил уже готов и остается только «поставить ограждение». Именно здесь возникает первая серьезная ошибка. Балюстрада не просто обрамляет площадку: взрослый человек опирается на поручень всем весом, дети держатся за балясины, а на лестнице нагрузка постоянно меняется при подъеме и спуске.

Поэтому прочность конструкции начинается не с декоративного столба, а с того, к чему он прикреплен. Если металлическая опора стоит на одной террасной доске, фланец недостаточно жесткий или пролет между стойками слишком большой, готовая секция начинает шататься. Исправлять такой узел после укладки декинга и установки всех декоративных деталей гораздо сложнее.

В этой инструкции завода-производителя Технодек мы разобрали весь процесс от силовой опоры до крышки столба. Отдельно рассмотрим, как обойти стойку настилом, собрать секцию без хаотично расположенных саморезов, усилить длинный поручень, установить балюстраду на лестнице и проверить готовую работу перед приемкой.

Как устроено ограждение из ДПК и что обеспечивает его жесткость

Прежде чем переходить к монтажу, стоит разобраться, из каких деталей собирается система. Ограждение террасы состоит не только из видимых столбов, поручней и балясин. Внутри каждой опоры находится металлический стакан, который крепится к несущему основанию и обеспечивает жесткость всей конструкции.

После установки силовой части на металлические опоры надевают декоративные столбы из композита. Между ними собирают секции из нижних и верхних перил, затем устанавливают балясины. Места крепления закрывают юбками, крышками и другими декоративными элементами. Такая последовательность важна: сначала создается прочная основа, затем собирается и оформляется видимая часть ограждения.

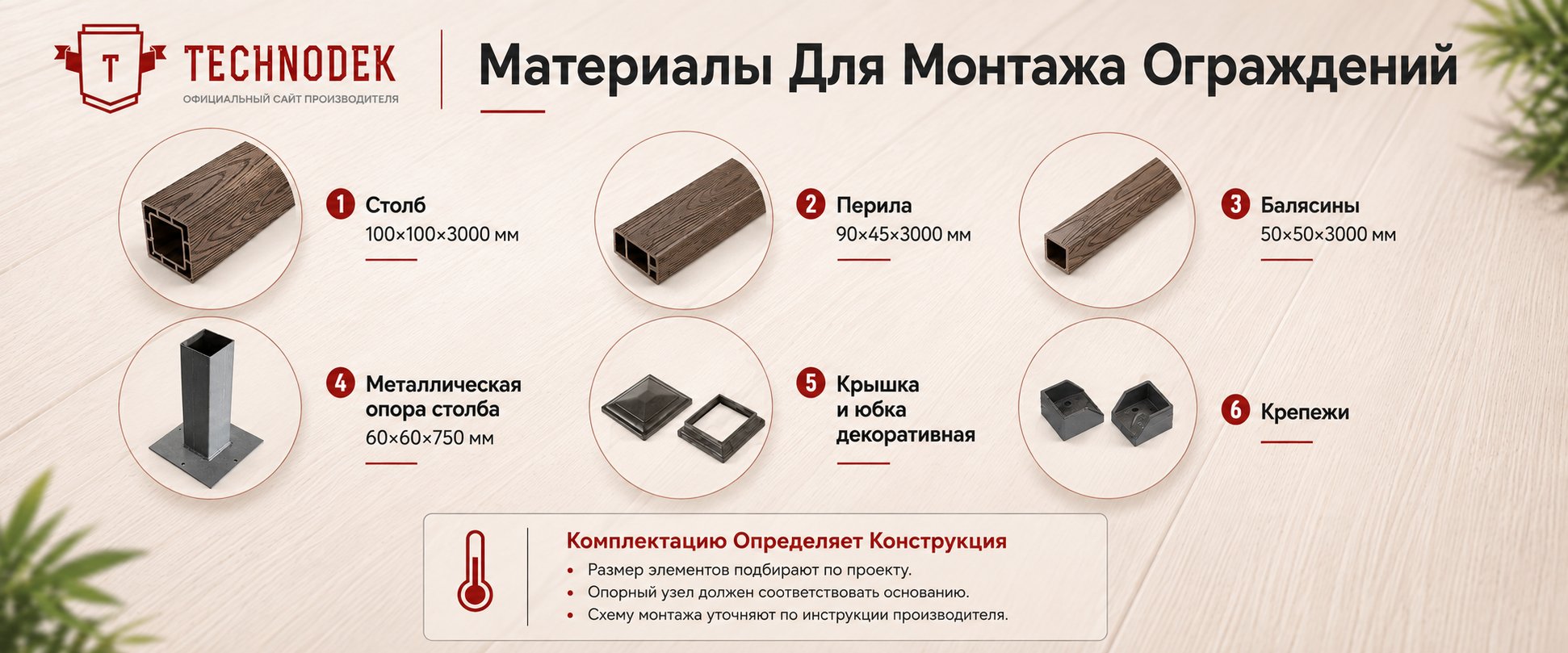

Какие материалы понадобятся для монтажа ограждения на террасе

Комплект деталей рассмотрим на примере системы Технодек. Размеры лучше учитывать еще на этапе разметки, поскольку от них зависят высота секции, длина пролетов и расположение креплений.

Перед началом работ комплект лучше разложить по секциям и проверить количество креплений. Так проще сразу увидеть, хватает ли деталей на каждый пролет, а при раскрое не перепутать элементы разной длины.

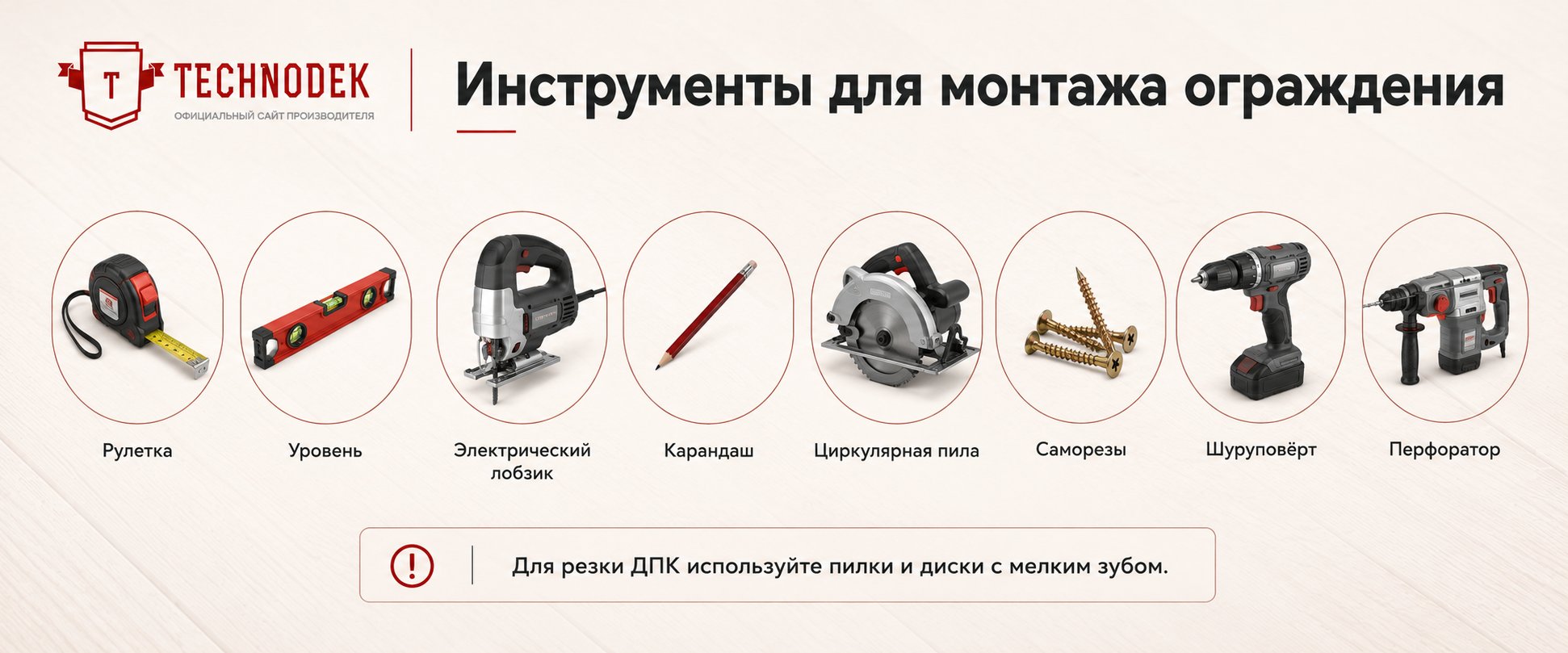

Какой инструмент понадобится для монтажа ограждения

Для сборки ограждения не требуется специализированное оборудование. Большинство операций выполняют обычным ручным и электроинструментом, но особое внимание стоит уделить раскрою композита и подготовке отверстий под крепеж.

Перед началом работ рекомендуем подготовить:

1. рулетку и карандаш для разметки;
2. уровень для проверки вертикали столбов и положения перил;
3. электрический лобзик или циркулярную пилу для раскроя композитных деталей;
4. шуруповерт для сборки секций;
5. перфоратор для установки опор на бетонное основание;
6. саморезы и другой крепеж, предусмотренный монтажной схемой.

Для резки ДПК используйте диски или пилки с мелкими зубьями, предназначенные для пластика, ламината или ДСП. Крупный зуб может повредить кромку композита. Для крепления перил к металлическому стакану рекомендуем использовать саморез по металлу 5,5×38 мм.

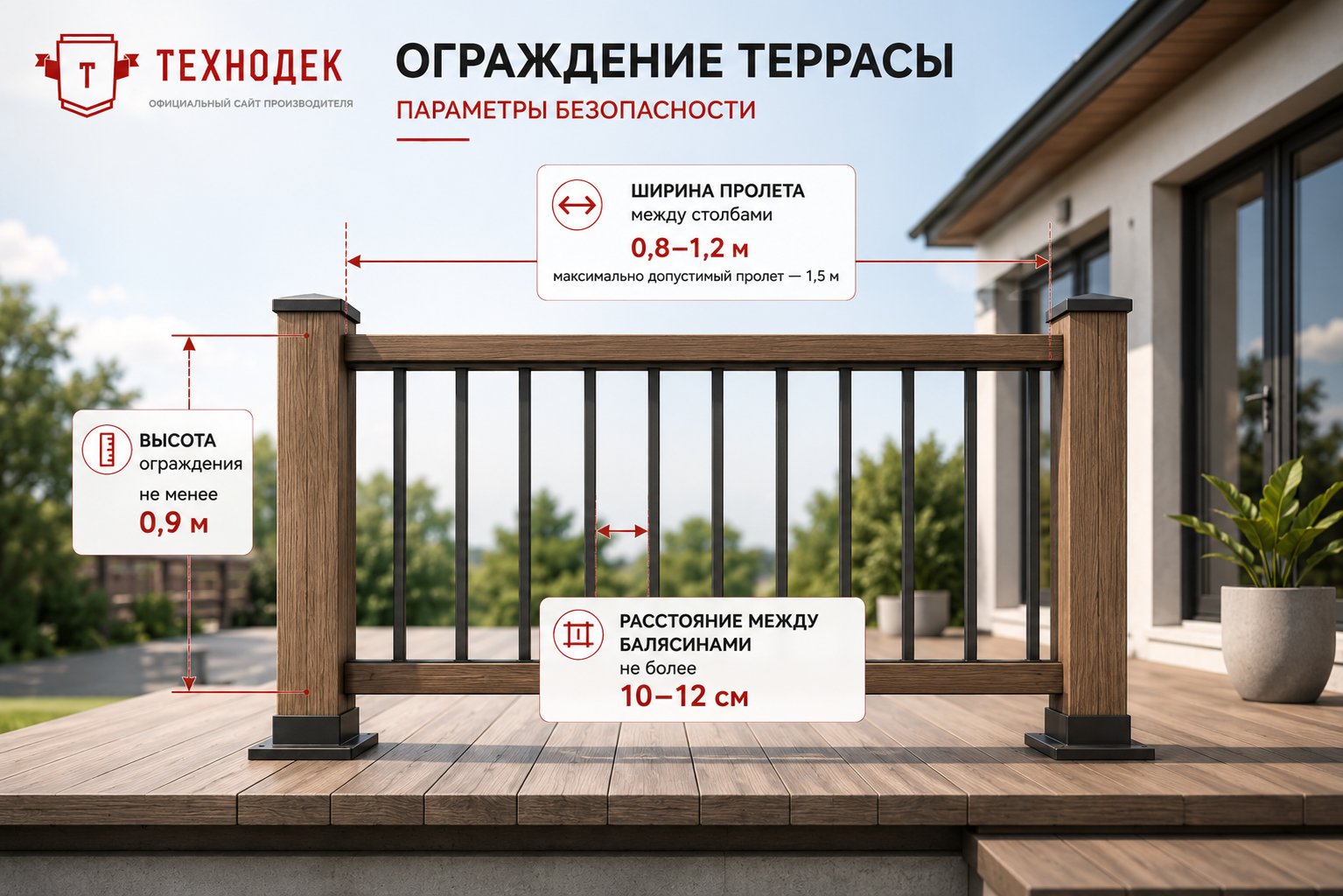

Высота и безопасность ограждения

Высоту перил определяют не только по внешнему виду террасы, но и по требованиям к безопасности. Для частных домов ориентируются на СП 55.13330.2016 «Дома жилые одноквартирные», где для лестниц и террас базовым ориентиром служит высота ограждения не менее 0,9 м.

Если площадкой пользуются дети, важно учитывать и заполнение между столбами: свободный просвет между вертикальными балясинами целесообразно делать не более 100 мм, чтобы через него нельзя было свободно пройти или пролезть.

Прочность ограждения проверяют уже по нагрузке на поручень. Ее расчет выполняют с учетом СП 20.13330.2016 «Нагрузки и воздействия»: для жилых зданий нормативная горизонтальная нагрузка принимается 0,5 кН на погонный метр поручня.

Поэтому надежность системы зависит не столько от толщины декоративного столба, сколько от всей силовой цепочки: поручень передает усилие на опорный столб, далее на металлический стакан, анкерный узел и несущую конструкцию террасы. Именно эти соединения должны оставаться жесткими, когда взрослый человек опирается на перила.

Какое расстояние делать между столбами ограждения

Расстояние между опорными столбами влияет не только на внешний вид, но и на жесткость всей секции. Чем длиннее пролет, тем сильнее поручень работает на изгиб и тем большая нагрузка передается на крайние опоры и их крепление к основанию.

Поэтому длину секции лучше определить еще на этапе разметки террасы. Мы рекомендуем оставлять между столбами 0,8–1,2 м. Максимально допустимый пролет — 1,5 м. Если расстояние получается больше, его делят дополнительной опорой, а не пытаются перекрыть одной длинной секцией.

Таблица. Допустимое расстояние между столбами ограждения из ДПК

Особенно внимательно размечают углы террасы. Здесь один опорный столб соединяет сразу две секции и воспринимает усилия с разных направлений, поэтому его металлический стакан и крепление к основанию должны иметь достаточную жесткость.

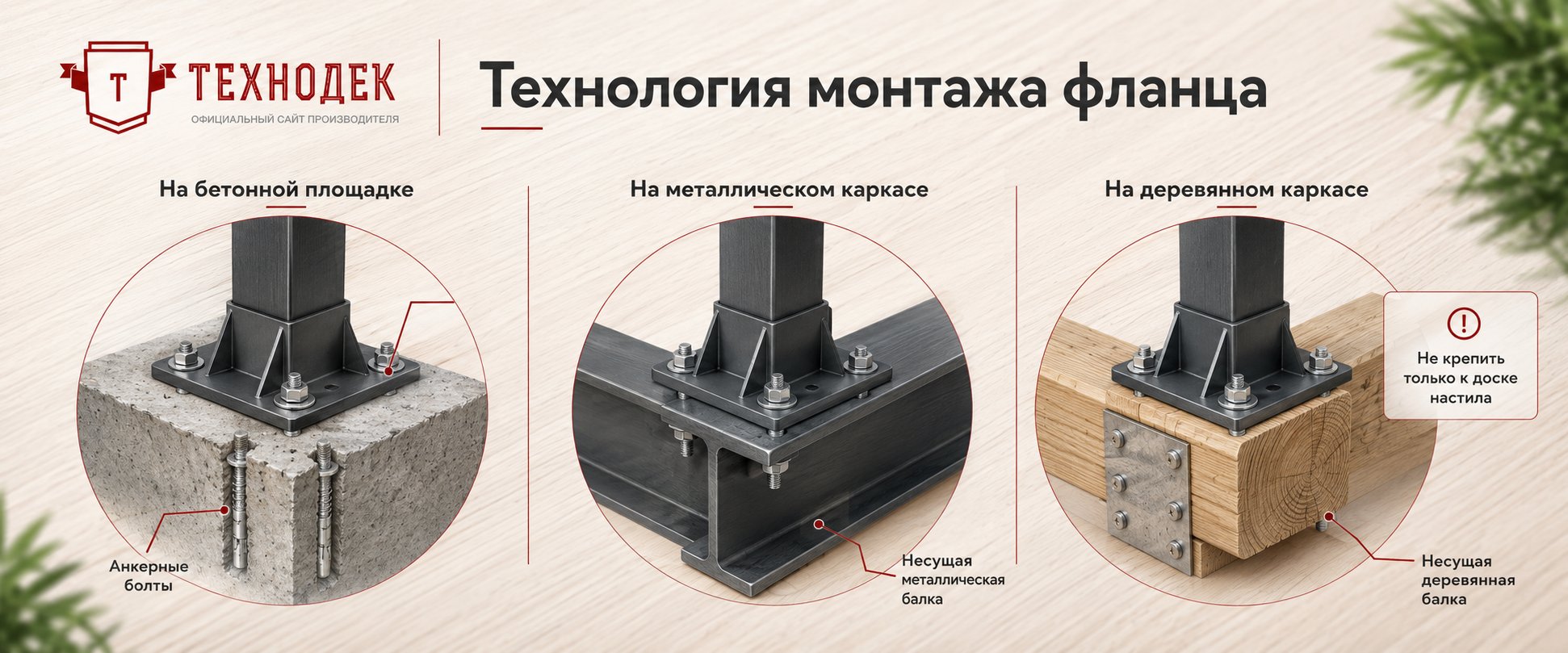

Монтаж силового каркаса: анкерные пятки и металлические сердечники

Надежность перил начинается с узла, который после завершения работ почти не виден. Монтаж стоек перил из ДПК выполняют не поверх готового настила, а с фиксацией силовой опоры непосредственно к несущему основанию. В системе Технодек для этого используется металлический стакан 60×60×750 мм с опорным фланцем. Уже после его установки сверху надевают декоративный композитный столб.

1. На бетонной площадке анкерную пятку крепят болтами к прочному основанию.
2. На металлическом каркасе — соединяют с несущей балкой или лагой болтами с гайками.
3. Если терраса собрана на деревянном каркасе, опору связывают с несущей балкой или заранее усиленным узлом. Фиксация только к одной доске настила не обеспечивает необходимой жесткости: при нагрузке на поручень покрытие начнет прогибаться вместе со всей секцией.

Диаметр анкеров выбирают по материалу основания, толщине фланца, расстоянию до края и расчетной нагрузке. В проектах могут применяться М10 или М12, но универсального диаметра для любой террасы нет. После закрепления металлической основы проверяют вертикаль и отсутствие бокового люфта, затем защищают открытые металлические участки от коррозии и только после этого переходят к настилу и декоративной облицовке.

Именно анкерный узел отвечает на вопрос, как укрепить столбы ДПК, чтобы перила не шатались. Усиливать уже собранную декоративную часть малоэффективно, если движение начинается в месте соединения металлического сердечника с основанием.

Как выложить ДПК доску у опорного столба

Место примыкания настила к опоре лучше продумать до укладки террасной доски. Металлический стакан сначала жестко закрепляют на несущем основании, а уже затем под него подгоняют декинг. Если сделать наоборот и ставить ограждение поверх готового покрытия, силовой узел окажется связан с доской, которая не рассчитана на такую боковую нагрузку.

Поэтому вопрос, как сделать ограждение на террасе с настилом из ДПК, начинается именно с правильной последовательности работ. После установки металлической опоры доски примеряют по месту, размечают положение стакана и выполняют вырез. Между композитом и неподвижной металлической частью оставляют зазор около 5 мм, чтобы настил мог свободно расширяться при изменении температуры.

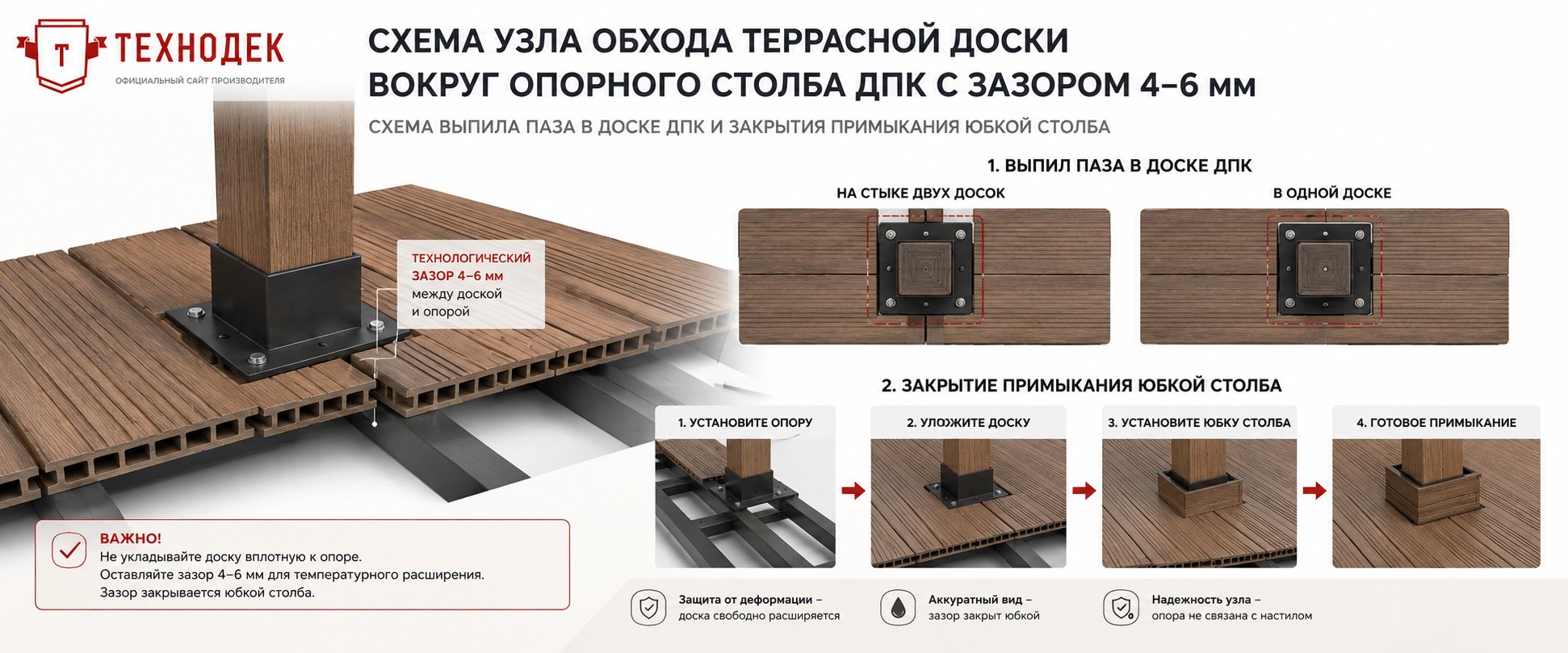

Как сделать аккуратный вырез вокруг столба

Если опора попадает на стык двух досок, вырез удобнее разделить между соседними элементами. Когда металлический стакан расположен внутри одной плашки, в ней делают П-образный или прямоугольный паз по фактическим размерам установленной опоры. Разметку снимают по месту, а не только по проектному чертежу, поскольку даже небольшое смещение станет заметно после сборки.

Оставленный промежуток затем закрывает юбка столба ДПК. Она скрывает линию распила и анкерную пятку, поэтому соединение выглядит аккуратно, а технологический зазор продолжает выполнять свою функцию. Укладывать террасную доску вплотную к металлической опоре не стоит: при расширении композит начнет упираться в нее, что может привести к деформации края настила.

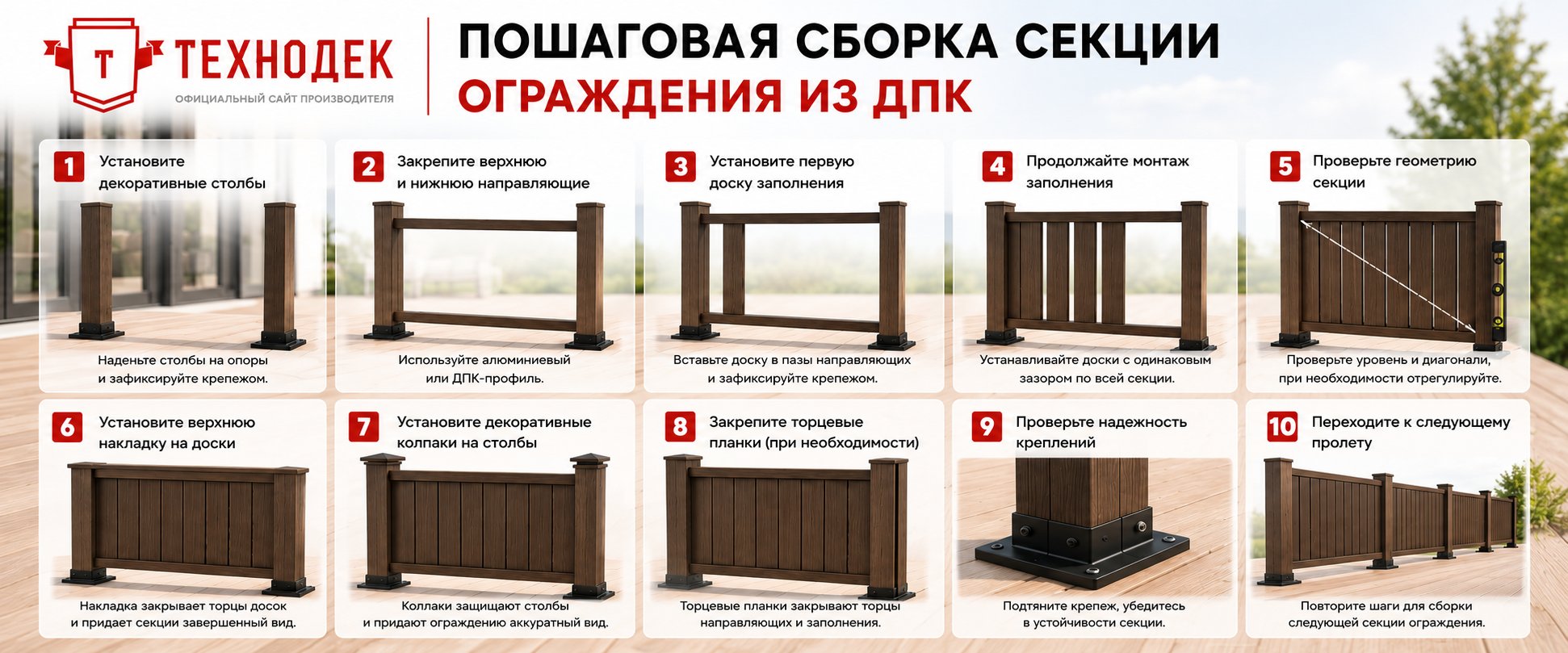

Пошаговая сборка секции ограждения из декинга

После установки металлических опор и укладки настила можно переходить к заполнению пролета. Монтаж ограждений из ДПК своими руками удобнее выполнять по одной секции: полностью собрать ее, проверить геометрию и только после этого переходить к следующему участку.

Шаг 1. Установите декоративные столбы

Композитные столбы подрезают по необходимой высоте и надевают на заранее закрепленные металлические стаканы. После проверки вертикали устанавливают нижние декоративные юбки.

Положение опор нужно проверить до дальнейшей разметки. Даже небольшое отклонение затем будет заметно по линии всей секции.

Шаг 2. Разметьте монтажные уголки

На обоих столбах отмечают одинаковую высоту будущих креплений. Разметку обязательно проверяют уровнем, после чего фиксируют монтажные уголки.

Перед установкой саморезов мы рекомендуем сделать небольшие направляющие отверстия. Так крепеж входит ровнее и меньше риск его прокручивания в композитном профиле.

Шаг 3. Подрежьте перила по размеру пролета

Расстояние между опорами измеряют непосредственно по месту, затем нижние и верхние горизонтальные элементы подрезают в чистовой размер.

Для повышения жесткости внутрь перил можно установить металлический профиль 20×30 мм. Такое усиление особенно полезно для длинных секций, где нагрузка на поручень выше.

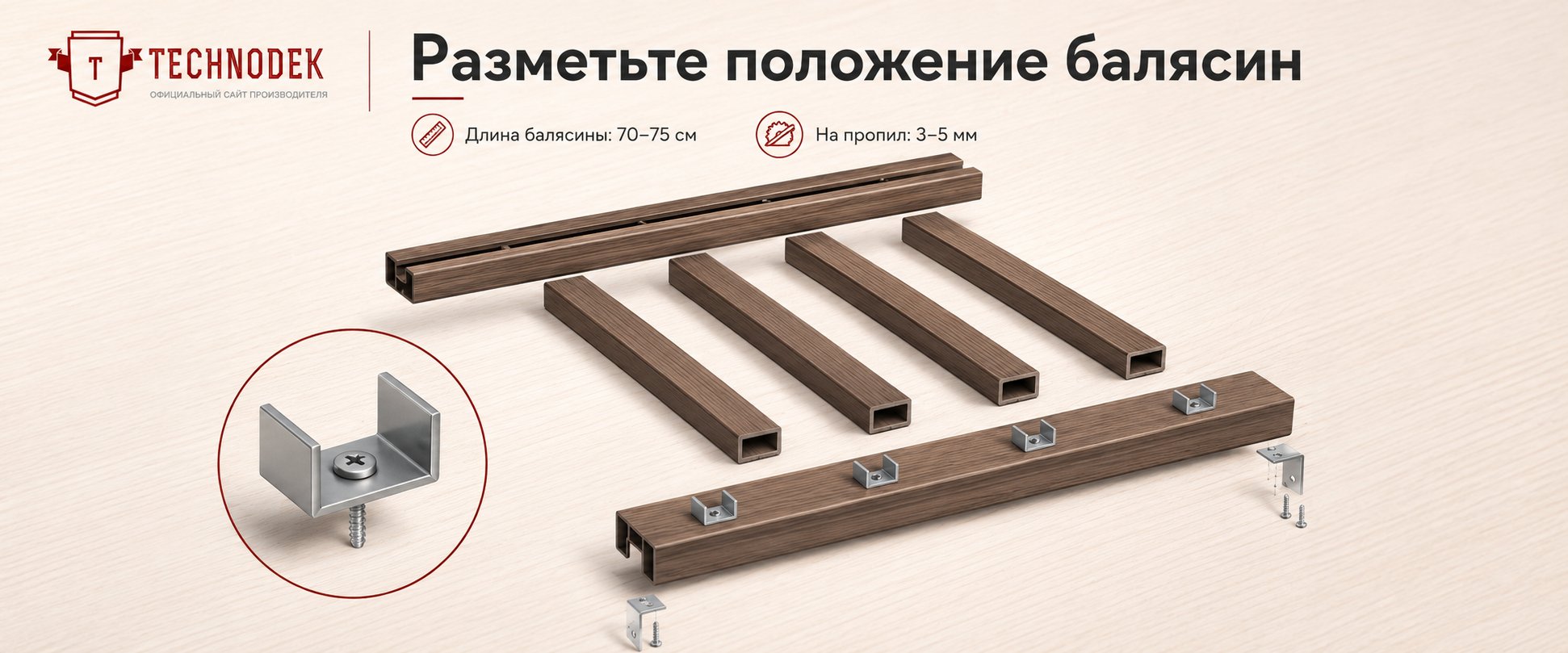

Шаг 4. Разметьте положение балясин

На нижних и верхних перилах отмечают места для П-образных креплений. Сначала рассчитывают количество балясин и одинаковый шаг между ними, только после этого сверлят отверстия.

В стандартном исполнении длина балясины составляет примерно 70–75 см. Окончательный размер снимают по фактической высоте секции и выбранному рисунку. При раскрое также учитывают 3–5 мм на пропил.

Шаг 5. Соберите секцию

П-образные крепления фиксируют на горизонтальных элементах, после чего между ними устанавливают балясины. Первые несколько деталей стоит проверить уровнем, чтобы небольшая ошибка не накопилась к концу пролета.

Если террасой пользуются дети, свободное расстояние между соседними вертикальными элементами рекомендуем делать не более 10–12 см.

Шаг 6. Закрепите нижнюю часть

По краям нижнего ригеля устанавливают монтажные уголки. Собранный пролет ставят между опорными столбами, выравнивают и фиксируют.

Перед окончательной затяжкой проверяют горизонталь и расстояние от нижней части секции до настила по всей длине.

Шаг 7. Закрепите верхний поручень

После выравнивания пролета верхние монтажные уголки соединяют с поручнем. Крепление перил ДПК к столбу лучше располагать так, чтобы саморезы оставались снизу или внутри узла и не были заметны с лицевой стороны.

После фиксации поручень проверяют рукой по всей длине. Он не должен заметно смещаться относительно опор или давать боковой люфт.

Шаг 8. Установите декоративные крышки

В последнюю очередь закрывают верхние торцы столбов крышками. При необходимости их можно дополнительно зафиксировать силиконом.

Мы рекомендуем ставить декоративные детали только после проверки всей секции. Если потребуется подтянуть крепеж или исправить положение поручня, не придется разбирать уже готовое оформление.

Зачем оставлять зазор у длинных перил

Древесно-полимерный композит меняет линейные размеры при нагреве и охлаждении. Это относится не только к террасной доске, но и к длинным горизонтальным деталям ограждения.

Если поручень жестко зажать между двумя стойками, при нагреве он начинает работать как распорка. Нагрузка переходит на торцы, уголки и саморезы, что со временем может привести к выгибанию или появлению бокового люфта.

Поэтому длину деталей рассчитывают с учетом температурной работы материала. Точный монтажный допуск принимают по действующей инструкции выбранной системы и условиям установки.

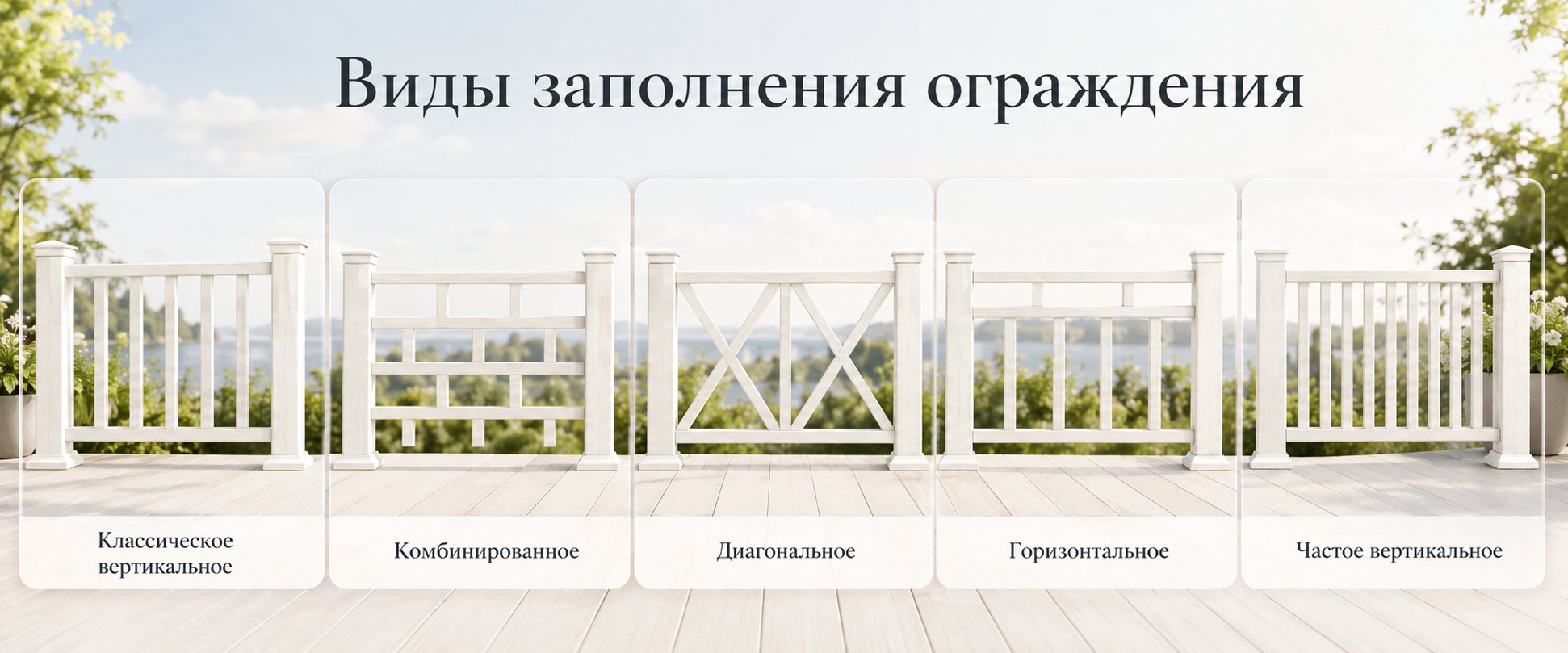

Варианты заполнения ограждения

Вертикальные балясины остаются самым простым вариантом для разметки и контроля. Их легко распределить с одинаковым шагом, проверить уровнем и заменить при необходимости.

Но система позволяет собирать более сложные рисунки. В инструкции Технодек показаны варианты с дополнительными горизонтальными элементами, смещенными секциями и заполнением крест-накрест.

При сложном рисунке количество деталей рассчитывают до сверления крепежных отверстий. Особенно это важно для диагоналей, где каждая балясина требует собственной подрезки.

Начинать раскладку от одного края «как получится» не стоит. Сначала определяют центр секции и положение крайних деталей, чтобы рисунок получился симметричным.

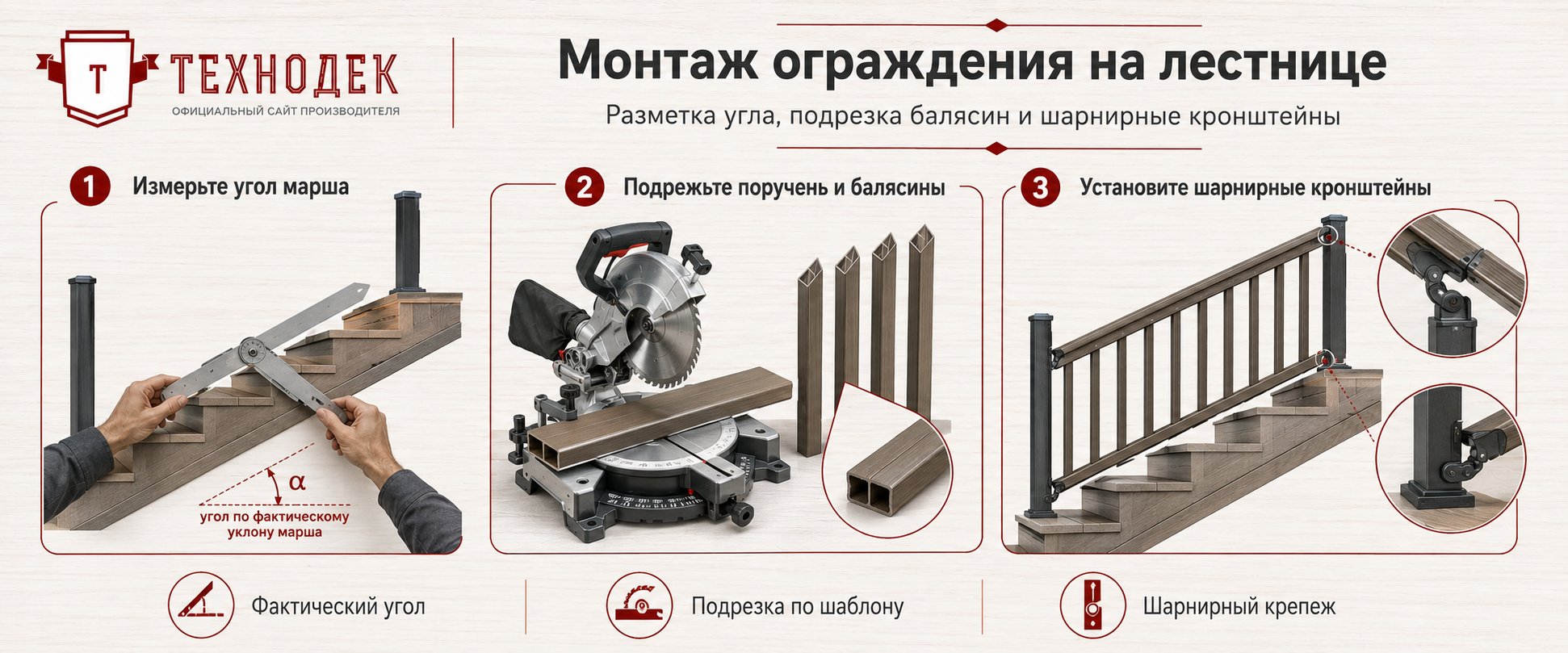

Ограждение из декинга под наклоном на лестнице

На лестничном марше поручень и нижний ригель устанавливают параллельно линии подъема, поэтому их торцы приходится подрезать под фактический угол лестницы. Балясины при этом обычно сохраняют вертикальное положение.

1. Измерьте угол наклона марша. Переносить его сразу на длинный чистовой поручень рискованно, поэтому сначала рекомендуем сделать шаблон из небольшого обрезка материала.
2. Проверьте шаблон по месту. Его прикладывают между опорными столбами, корректируют угол примыкания, затем переносят настройку на торцовочную пилу. После контрольной примерки можно подрезать поручень и нижний ригель в чистовой размер.
3. Подберите крепеж для наклонного соединения. Для перил из древесно-полимерного композита на лестнице используют кронштейны или монтажные углы, рассчитанные на работу под нужным углом. Крепеж для прямой секции нельзя устанавливать с принудительной деформацией.

Так наклонное ограждение получается с аккуратными примыканиями к опорным столбам, без широких щелей, которые впоследствии приходится маскировать герметиком или декоративными накладками.

Почему шатаются перила и как увеличить жесткость балюстрады

Если поручень заметно отклоняется при нагрузке, сначала нужно определить, где именно появляется движение. Проверку лучше вести снизу вверх: от крепления металлического стакана к основанию до поручня и соединений готовой секции.

Если при нажатии прогибается только поручень, проблему ищут в длине пролета, внутреннем усилении и креплении горизонтальных элементов. Если вместе с ним отклоняется весь столб, проверять нужно уже металлический стакан и его соединение с основанием.

Случайно расклинивать конструкцию обрезками пластика или дерева не стоит. Прокладки помогают только тогда, когда силовой сердечник установлен жестко, а люфт возникает между ним и декоративной оболочкой. Если двигается сама анкерная опора, сначала устраняют причину в несущем узле.

Топ-7 ошибок при монтаже ограждения из ДПК

Большая часть этих ошибок связана не с качеством самого композита, а с неправильным устройством несущих и монтажных узлов. Поэтому надежность ограждения определяется прежде всего тем, как нагрузка передается от поручня к основанию.

Как проверить готовое ограждение: чек-лист Технодек

Если работу выполняли монтажники, принимать ее лучше до того, как все соединения окончательно закрыты декоративными накладками.

1. Проверьте вертикальность столбов. Видимого отклонения по уровню быть не должно.
2. Надавите на поручень. Металлическая опора не должна двигаться относительно основания.
3. Проверьте длину секций. Между стойками не должно быть пролета больше допустимого для системы.
4. Осмотрите балясины. Расстояния между ними должны быть одинаковыми.
5. Посмотрите на примыкание настила. Доска не должна быть жестко зажата вокруг металлической стойки.
6. Проверьте юбки. Они должны аккуратно закрывать монтажный вырез и анкерный узел.
7. Осмотрите крепеж. Саморезы не должны быть сорваны, установлены под случайным углом или заметно выступать.
8. Проверьте угловые секции. При нагрузке соседних пролетов стойка не должна заметно раскачиваться.
9. Пройдите по лестнице. Наклонный поручень должен повторять линию марша, а заполнение оставаться ровным.
10. Проверьте крышки и декоративные детали. Они должны сидеть плотно, но не использоваться для маскировки плохо собранного силового узла.

Не реже одного раза в год ограждение стоит очищать и одновременно проверять крепеж. Для мойки высокого давления советуем ограничивать давление 80 бар, а сопло рекомендует держать на расстоянии не менее 300 мм от поверхности.

Можно ли выполнить монтаж ограждений из ДПК своими руками

Прямую секцию на небольшой частной террасе действительно можно собрать самостоятельно. Для этого важно заранее знать расположение несущих балок, установить металлические стаканы до чистовой отделки, точно разметить балясины и соблюдать допустимую длину пролета.

Сложнее становится, когда нужно рассчитывать анкерные узлы, крепить стойки возле края бетонной плиты, усиливать существующую террасу или собирать ограждение из ДПК под наклоном. Здесь ошибка затрагивает уже не только внешний вид, но и безопасность людей.

Завод-производитель декинга Технодек выпускает столбы, перила, балясины, декоративные элементы и комплектующие для сборки композитных ограждений. Специалисты могут подобрать комплект под конкретную террасу или крыльцо, рассчитать расположение стоек и выполнить профессиональный монтаж. Для сложных балюстрад, лестничных маршей и угловых секций такой подход позволяет получить не только аккуратный внешний вид, но прежде всего жесткую и безопасную конструкцию.
